Beskrivning

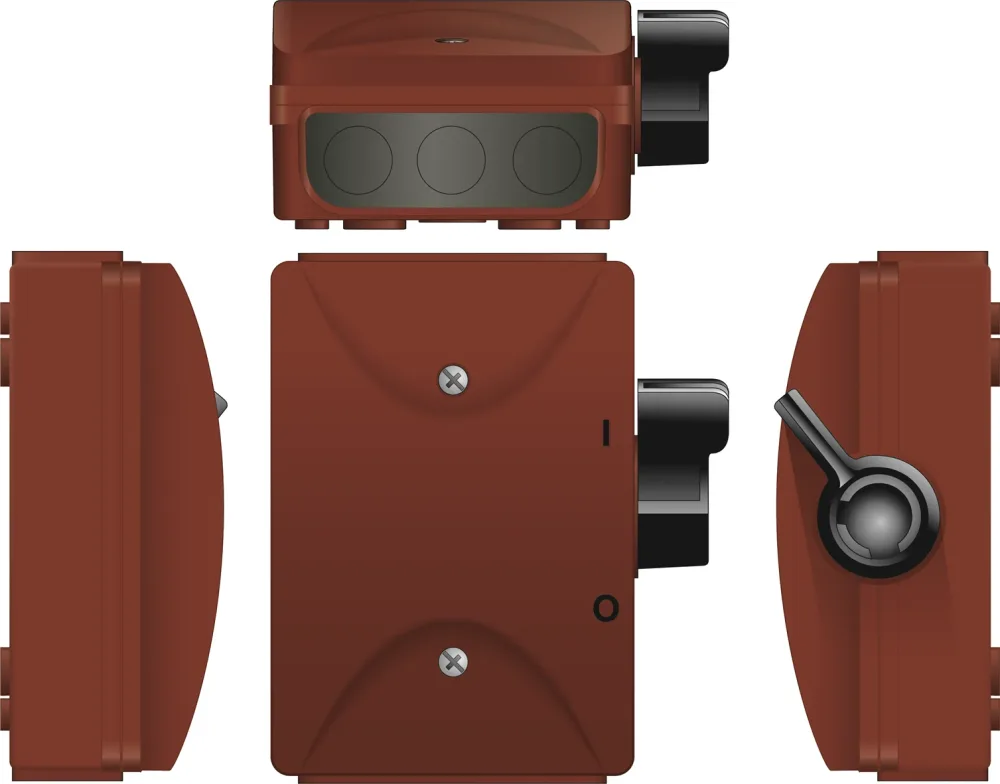

Säkerhetsbrytare för utanpåliggande montage. Försedda med inbyggda dragavlastningar för en eller två utgående anslutningsledningar samt 3 kabelinföringar i över – och underkant.
- Jord- och nollskena som standard, endast jordskena på 4-poliga brytare
- Normenliga skyltar medlevereras som standard
- 16A AC23A, 500V
- 7,5 kW motoreffekt vid 400V
- IP54
- Anslutningsarea 6 mm2
- Kabelgenomföring membran 6×16 mm och knockout i baksida
- Kapslingsfärg: Vit = DV, Grå = DG, Svart = DS eller Faluröd = DR, H=Hjälpkontakt, Sidomanövrerat låsbart vred.
- E-nummer 3134548-3134551 och 3134599: Självslocknande material enligt UL 94-5V för lantbruk
| Tekniska data | |
| Typ | SA 216 DS |
|---|---|
| Märkström vid AC-23, 400 V | 16 A |
| Nominell kontinuerlig ström Iu | 16 A |
| Färg | Svart |
| Antal poler | 2 |
| Antal slutande hjälpkontakter | 0 |
| Antal öppnande hjälpkontakter | 0 |
| Utförande som huvudbrytare | Ja |
| Utförande som service-/reparationsbrytare | Ja |
| Utförande som säkerhetsbrytare | Ja |
| Max. märkdriftspänning Ue vid AC | 500 V |
| Märkuteffekt vid AC-23, 400 V | 7.5 kW |
| Utförande som nödstoppsinstallation | Nej |
| Skyddsklass (IP), framsidan | IP54 |
| Antal växlande hjälpkontakter | 0 |
| Utförande | Med inbyggd dragavlastning |
| Färg på manöverelement | Svart |
| Bredd | 86 mm |
| Djup | 54 mm |
| Höjd | 128 mm |
| Apparatbyggsätt | Komplett apparat i kapsling |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Integrerad motordrift | Nej |
| Kan spärras/låsas | Ja |
| Lämplig för fyrhåls frontmontage | Nej |
| Lämplig för centralt frontmontage | Nej |
| Lämplig för golvmontering | Nej |
| Lämplig för inbyggnad i fördelningar | Nej |
| Lämplig för mellanmontage | Nej |
| Motordrift valbar | Nej |
| Spänningsutlösare valbar | Nej |
| Typ av kontrollelement | Vipparm |
| Villkorad nominell kortslutningsström Iq | 10 kA |
